	XHB系列熱回收新風換氣機
	風量：300-5000m3/h　風壓:40-250Pa
	特點：吊頂式安裝,通風和換氣時,能最大限度不帶走熱量、效率可達70%以上,內置防塵過濾器,有效防止灰塵及雜物進入室內,節約能源、噪聲低、運行可靠、維護簡單
	應用：敞開式辦公區、大廳、計算機房、教室、工廠、商場、體育場、程控交換機房等。

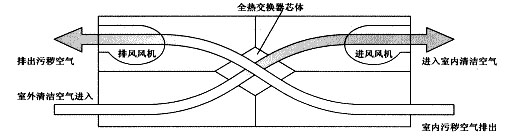

一、工作原理

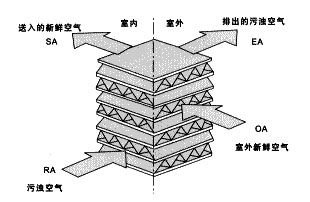

當室內空調回風和新風分別呈正交叉方式流經換熱芯體，由于平隔板兩側氣流存在著溫度差和水蒸汽壓差，兩股氣流間同時呈現傳熱傳質現象，引起全熱交換過程。這種過程是通過平隔板完成的，所以屬透過型全熱交換現象。當安裝在系統上的全熱交換新風機在夏季運行時,新風從空調回風中獲得冷能使溫度降低，同時被空調回風干燥,使新風含濕量降低；在冬季運行時新風從空調回風獲得熱能使溫度升高，同時被空調回風干燥，使新風含濕量降低；在冬季運行時新風從空調回風獲得熱能使溫度升高，同時被回風加濕,使新風含濕量增加,就這樣通過換熱芯體的全熱交換過程新風從空調回風中回收能量。

二、型號說明

例：XHB —10 D
XHB—熱回收新風換氣機
10—-機號(名義風量的百分?jǐn)?shù))
D——安裝形式(D為吊頂式，L為立式)
三、性能參數
1、配用單相電機

型號		參數
		額定風量 (m3/h)	出口靜壓 (Pa)	焓效率（全熱型）%		溫度效率（顯熱型）%		裝機效率 (kW)	電源	噪聲 dB(A)	重量 (Kg)
		額定風量 (m3/h)	出口靜壓 (Pa)	冬	夏	冬	夏	裝機效率 (kW)	電源	噪聲 dB(A)	重量 (Kg)
300	高速	300	40	70	63	77	70	0.33×2	220V50Hz	44	45
300	低速	240	25	75	68	81	75	0.018×2	220V50Hz	40	45
500	高速	500	80	72	65	79	72	0.09×2	220V50Hz	48	65
500	低速	380	50	76	70	83	77	0.06×2	220V50Hz	44	65
800	高速	800	80	71	66	78	70	0.12×2	220V50Hz	48	105
800	低速	650	56	76	71	82	76	0.08×2	220V50Hz	44	105
1000	高速	1000	90	72	65	78	70	0.12×2	220V50Hz	52	125
1000	低速	800	62	75	70	83	75	0.09×2	220V50Hz	46	125
1250	高速	1250	110	72	65	78	71	0.18×2	220V50Hz	52	140
1250	低速	980	84	75	69	83	77	0.12×2	220V50Hz	46	140
1500	高速	1500	150	70	63	78	72	0.25×2	220V50Hz	54	160
1500	低速	1220	96	74	67	83	77	0.15×2	220V50Hz	48	160

2、配用三相電機

型號	參數
	額定風量 (m3/h)	出口靜壓 (Pa)	焓效率（全熱型）%		溫度效率（顯熱型）%		裝機效率 (kW)	電源	噪聲 dB(A)	重量 (Kg)
	額定風量 (m3/h)	出口靜壓 (Pa)	冬	夏	冬	夏	裝機效率 (kW)	電源	噪聲 dB(A)	重量 (Kg)
1000	1000	150	72	65	78	70	0.12×2	380V50Hz	52	125
1250	1250	150	72	65	78	71	0.18×2	380V50Hz	52	145
1500	1500	180	70	63	78	72	0.25×2	380V50Hz	54	168
2000	2000	150	68	60	78	69	0.37×2	380V50Hz	54	210
2500	2500	190	70	62	76	68	0.45×2	380V50Hz	54	240
3000	3000	150	70	63	77	70	0.55×2	380V50Hz	53	270
4000	4000	145	70	63	79	72	0.8×2	380V50Hz	55	300
5000	5000	250	68	62	77	69	1.1×2	380V50Hz	56	340

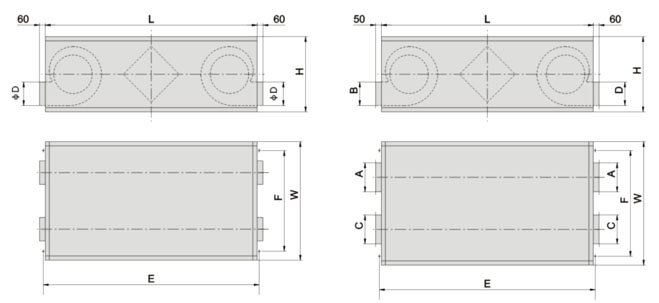

四、外形尺寸及安裝示圖

型?號	尺寸
	外形尺寸			進風口尺寸		出風口尺寸		E	F
	L	W	H	A	B	C	D	E	F
300	920	660	250	￠150		￠150		940	555
500	1120	825	350	￠200		￠200		1130	655
800	1225	1075	350	￠200		￠200		1240	905
1000	1250	1020	445	320	200	280	210	1265	850
1250	1250	1250	445	320	200	280	210	1265	1080
1500	1250	1530	445	320	200	280	210	1265	1360
2000	1650	1530	500	400	200	250	210	1700	1485
2500	1650	2000	500	400	250	280	210	170	1955
3000	1800	1600	650	500	320	330	300	1850	1955
4000	1800	2000	650	500	400	330	300	1850	1955
5000	2100	2000	780	500	400	380	350	2150	1955

五、交換方式
全熱交換方式—夏季制冷工作/冬季加熱工作

六、特點及效果

在冬天的功能—暖氣空調時	在夏天的功能—冷氣空調時

熱交換計算式：冬天：室內供氣溫度=(室內溫度-室外溫度)×熱交換效率+室外溫度計算例：( 20℃ -0℃ )×70%+ 0℃ = 140℃	熱交換計算式：夏天：室內供氣溫度=室外溫度-(室外溫度-室內溫度)×熱交換效率計算例： 320℃ -( 32℃ -26℃ )×70%= 27.8℃

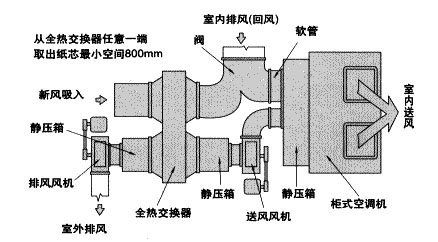

七、應用示意圖

九、選型說明
確定房間所需新風量時，應根據房間空間大小及室內人數綜合考慮。下表為舒適性房間所需新風量

房間類型	不吸煙					少量吸煙		大量吸煙
房間類型	一般病房	體育館	影劇院、商場	辦公室	計算機房	餐??廳	高級客房	會議室
每人新風量(m3/h)	17-42	8-20	8.5-21	25-63	40-100	20-50	30-75	50-125
換氣次數(次/h)	1.1-2.6	0.5-1.2	1.1-2.7	1.6-3.9	2.5-6.2	1.2-3.1	1.9-4.7	3.0-7.8

根據上表推薦數據分別按"每人新風量"和"換氣次數"計算出新風量，取二者中較大值，作為選型依據。
